Re-Verber-Ray HL Series Tube Heater Parts

Part # Description List Price Price
TP-1 Control Box Cover 15.00 13.50
TP-4B DX/HL Control Box 35.00 31.50
TP-5 Flange Gasket 3.50 3.15
TP-9 Conduit Coupling 1.00 0.90
TP-10 Conduit 4" x 1/2" 1.00 0.90
TP-11 Glo-Bar Ignitor Box 8.80 7.92
TP-12 Glo-Bar Ignitor Box Cover 6.40 5.76
TP-14 Sight Glass Gasket 2.10 1.89
TP-15 Sight Glass 4.10 3.69
TP-16 Sight Glass Washer 0.60 0.54
TP-19B Wire Hanger 8.75 7.88
TP-20C 120" Reflector 77.00 69.30
TP-21B Tube Clamp 15.00 13.50
TP-26A 10' Radiant Tube 112.00 100.80
TP-26B 10' Radiant Tube (AL-TI) 144.00 129.60
TP-31B Control Box Bracket 0.93 0.84
TP-33B 1/2" Gas Cock 15.00 13.50
TP-44 Air Orifice With Screen (Model And Serial Number Required) 7.50 6.75
TP-50 Glo-Bar Ignitor 31.00 27.90
TP-54 Burner Box Divider 7.00 6.30
TP-55A Fan Blower 96.00 86.40
TP-56C 1/4" Atmospheric Tube (Vinyl) 2.32 2.09
TP-57A 1/4" Pressure Tube 2.32 2.09
TP-60F Exhaust Pressure Switch (50-150 MBH) 45.80 41.22
TP-60G Exhaust Pressure Switch (175-200 MBH) 45.80 41.22
TP-61B Burner Pressure Switch (50-100 MBH) 45.80 41.22
TP-61C Burner Pressure Switch (200 MBH)  45.80 41.22
TP-61D Burner Pressure Switch (125-175 MBH) 45.80 41.22
TP-65A 66" Baffle (Model And Serial Number Required) 15.00 13.50
TP-65B 99" Baffle (Model And Serial Number Required) 20.00 18.00
TP-65C 132" Baffle (Model And Serial Number Required) 25.00 22.50
TP-65D 166" Baffle (Model And Serial Number Required) 30.00 27.00
TP-66 2" x 4" Outlet Box 4.50 4.05
TP-67 2" x 4" Outlet Box Cover 1.02 0.92
TP-68A Strain Relief Bushing 0.90 0.81
TP-70 Control Box Cover Gasket (Per Foot) 1.40 1.26
TP-76 Rubber Grommet 1.50 1.35
TP-82 Reflector Center Support 6.50 5.85
TP-83 Stainless Steel Flex Connector 30.00 27.00
TP-101 Substitute TP-223 N/A N/A
TP-104 Substitute TP-223 N/A N/A
TP-105 Reflector End Cap 15.00 13.50
TP-106 Reflector Clip 0.12 0.11
TP-108 5' AL-TI Tube, Painted With One Clamp 96.00 86.40
TP-111 5' AL Tube, Painted With One Clamp 75.00 67.50
TP-112 5' Reflector 48.00 43.20
TP-122 Gasket For Air Inlet Orifice And Collar 2.00 1.80
TP-200 Burner (50-100 MBH Nat Gas) 49.75 44.78
TP-200A Burner (50-100 MBH LP Gas) 49.75 44.78
TP-201 Burner (125-200 MBH Nat Or LP Gas) 60.00 54.00
TP-202 16" Burner Tube With Flange 44.00 39.60
TP-204 Main Burner Orifice (Model And Serial Number Required) 6.00 5.40
TP-205 Glo-Bar Holder 7.20 6.48
TP-206 HL End Panel - Left 7.00 6.30
TP-207 HL End Panel - Right 7.00 6.30
TP-208 "Z" Mounting Bracket 2.40 2.16
TP-210 Two Stage Gas Valve, Nat (36E96-224) 163.00 146.70
TP-210P Two Stage Gas Valve, LP (36E96-226) 163.00 146.70
TP-211 Mark 17X-24 Circuit Board 128.00 115.20
TP-211A Mark 17U-24 Circuit Board With Flame Rod And Wire 128.00 115.20
TP-212 1/2" x 3" Pipe Nipple 2.50 2.25
TP-213 Thermostat Terminal Strip 3.50 3.15
TP-214 Glo-Bar Wiring Harness 19.00 17.10
TP-216 Indicator Light 5.00 4.50
TP-217 Pressure Barb Fitting 2.80 2.52
TP-218 Exhaust Pressure Tube (Vinyl) 2.32 2.09
TP-219 40VA Transformer 20.00 18.00
TP-220 Stainless Steel Tube Clamp (175-200 MBH) 22.00 19.80
TP-221 Glo-Bar Holder Gasket 2.00 1.80
TP-222 Flame Rod 16.00 14.40
TP-222A Flame Rod Wire 7.00 6.30
TP-223 Gas Manifold 14.50 13.05

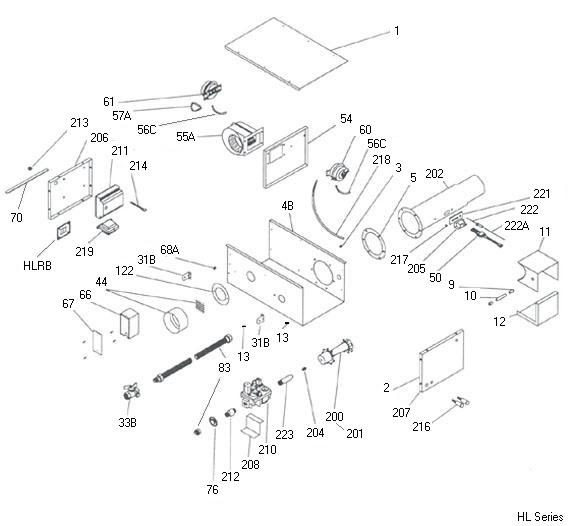

HL BURNER BOX EXPLODED VIEW
TUBE AND REFLECTOR EXPLODED VIEW
